Branchement du faisceau électrique de l’attelage sur Safrane phase 2, avec /sans synthétiseur de parole :
La prise standard de l’attelage comporte 7 connecteurs :
* Plot N° 1 : feu clignotant gauche - fil Jaune. * Plot N° 2 : feux de brouillard arrière – fil Bleu * Plot N° 3 : Masse – fil Blanc * Plot N° 4 : feu clignotant droit – fil Vert * Plot N° 5 : feu de position droit – fil Marron * Plot N° 6 : feux de stop – fil Rouge * Plot N° 7 : feu de position gauche – fil Noir
Attention : Vérifier au préalable le branchement de votre remorque ou caravane tant au niveau de la prise que des différents feux :
* Le fil bleu est parfois utilisé sur les caravanes pour l’éclairage intérieur * Les feux de positions peuvent disposer d’une alimentation unique (marron ou noire) et un fil gris peut être présent (interruption des feux de brouillard).
Branchements :

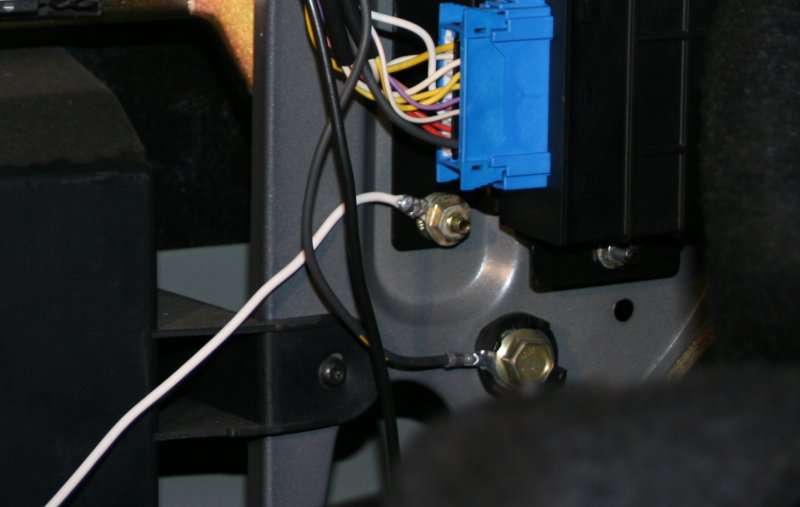

Le fil Jaune de la prise (clignotant gauche) est à raccorder sur le fil Violet / Blanc du clignotant arrière gauche. (Voir photo 1)
Le fil Vert de la prise (clignotant droit) est à raccorder sur le fil couleur Saumon du clignotant arrière droit.

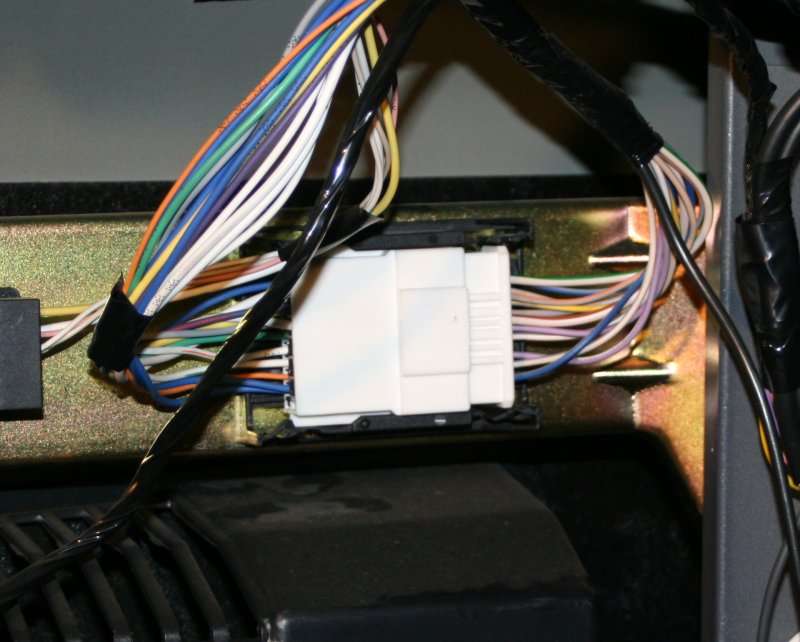

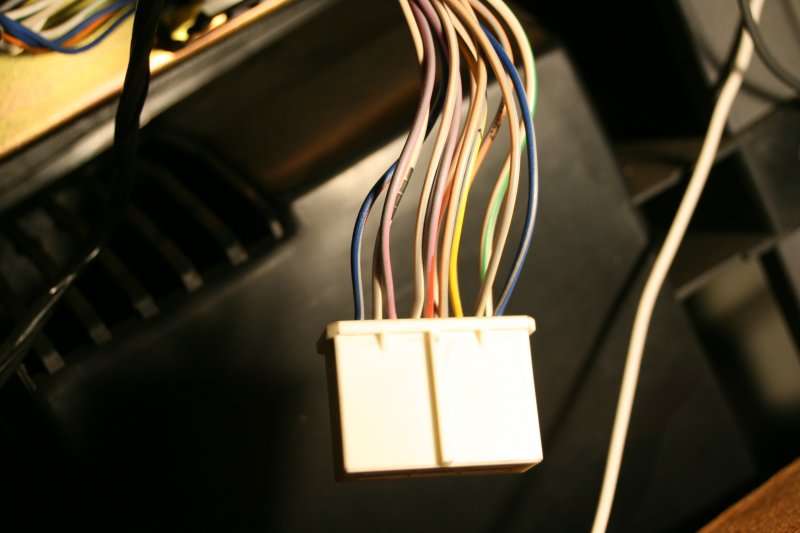

Le fil Bleu de la prise (feu de brouillard arrière) est à raccorder au niveau du plot 8 du connecteur blanc situé dans l’aile arrière gauche sous le revêtement de moquette : Soit sur le fil Blanc / Vert (en entrée du connecteur), Soit sur le fil Saumon / Gris / Rouge (en sortie du connecteur) (Voir photo 2-3)

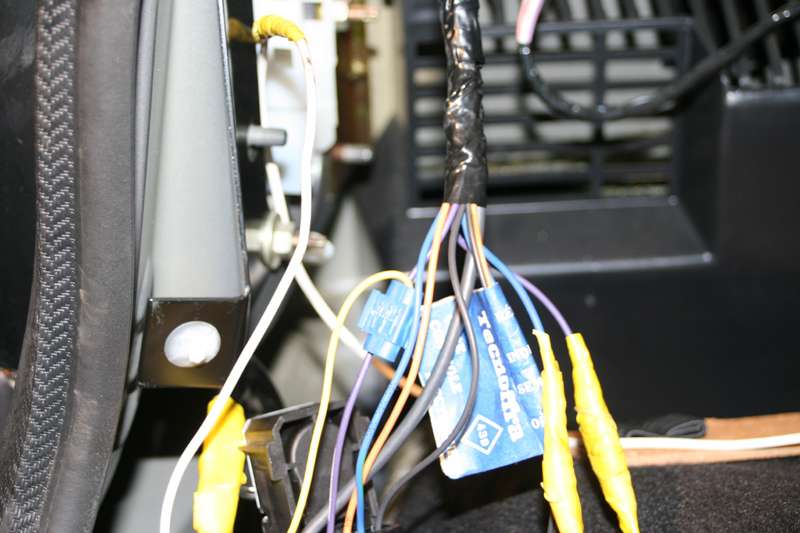

Le fil Blanc (masse) est à relier soit sur la connexion de masse en dessous du feu gauche, soit sur la connexion de masse (boîtier de connexion noire) situé dans l’aile arrière gauche. (Voir photo 4)
Le fil Rouge (feux de stop) est à relier Soit sur le fil de réserve Violet situé au niveau de la connexion du feu arrière gauche (véhicules avec synthétiseur de parole) (Voir photo 1) Soit sur le Violet d’alimentation du feu arrière gauche (véhicules sans synthétiseur de parole)
Le fil Marron (feu de position droit) est à relier : Soit avec le fil noir (feu de position gauche) sur le fil de réserve Bleu / Jaune situé au niveau de la connexion du feu arrière gauche (véhicules avec synthétiseur de parole) (Voir photo 1) Soit sur le fil d’alimentation du feu de position droit (véhicules sans synthétiseur de parole)
Le fil Noir (feu de position gauche) est à relier : Soit avec le fil Marron (feu de position droit) sur le fil de réserve Bleu / Jaune situé au niveau de la connexion du feu arrière gauche (véhicules avec synthétiseur de parole) (Voir photo 1), Soit sur le fil bleu /rouge (plot2) d’alimentation du feu de position gauche (véhicules sans synthétiseur de parole),
Le fil Gris (interruption anti-brouillard) n’est utilisé que pour la Belgique, il sert à couper les antis-brouillard arrière du véhicule lorsque ceux de la remorque sont en service.
